Vis à tête hexagonale
ISO 4014
La vis à tête hexagonale ISO 4014 est un élément de fixation standard, partiellement fileté, conçu pour offrir des assemblages résistants et fiables dans les applications industrielles et de construction. Fabriquée conformément aux normes internationales, elle garantit une précision dimensionnelle et une compatibilité avec les écrous et rondelles métriques. Sa tête hexagonale facilite un serrage sûr à l'aide d'une clé, offrant une excellente transmission du couple et une installation efficace. Idéale pour les structures métalliques, les machines et les assemblages qui exigent une résistance et une durabilité élevées.

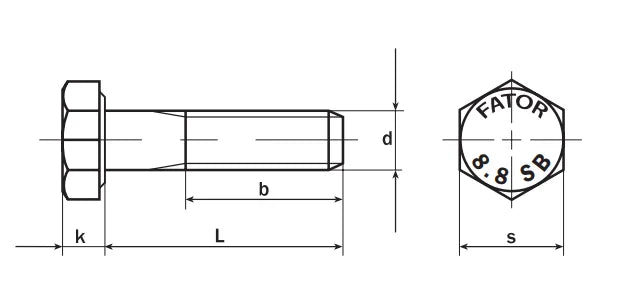

Dimensions
| d | P | B(1) | B(2) | B(3) | k | s |
|---|---|---|---|---|---|---|
| M4 | 0,7 | 14 | 20 | 33 | 2,8 | 7,00 |
| M5 | 0,8 | 16 | 22 | 35 | 3,5 | 8,00 |
| M6 | 1 | 18 | 24 | 37 | 4 | 10,00 |
| M8 | 1,25 | 22 | 28 | 41 | 5,3 | 13,00 |
| M10 | 1,5 | 26 | 32 | 45 | 6,4 | 16,00 |
| M12 | 1,75 | 30 | 36 | 49 | 7,5 | 18,00 |
| M14 | 2 | 34 | 40 | 53 | 8,8 | 21,00 |
| M16 | 2 | 38 | 44 | 57 | 10 | 24,00 |
| M18 | 2,5 | 42 | 48 | 61 | 11,5 | 27,00 |
| M20 | 2,5 | 46 | 52 | 65 | 12,5 | 30,00 |
| M22 | 2,5 | 50 | 56 | 69 | 14 | 34,00 |
| M24 | 3 | 54 | 60 | 73 | 15 | 36,00 |
| M27 | 3 | 60 | 66 | 79 | 17 | 41,00 |
| M30 | 3,5 | 66 | 72 | 85 | 18,7 | 46,00 |
| M33 | 3,5 | - | 78 | 91 | 21 | 50,00 |
| M36 | 4 | - | 84 | 97 | 22,5 | 55,00 |
| M39 | 4 | - | 90 | 103 | 25 | 60,00 |
| M42 | 4,5 | - | 96 | 109 | 26 | 65,00 |
| M45 | 4,5 | - | 102 | 115 | 28 | 70,00 |
| M48 | 5 | - | 108 | 121 | 30 | 75,00 |
| M52 | 5 | - | 116 | 129 | 33 | 80,00 |
| M56 | 5,5 | - | - | 137 | 35 | 85,00 |
| M60 | 5,5 | - | - | 145 | 38 | 90,00 |
| M64 | 6 | - | - | 153 | 40 | 95,00 |
B(1) - Paso Lnom≤125 mm
B(2) - Paso 125mm B(3) - Paso Lnom>200mm
Qualités
