Arandelas
EN 14399-9
El indicador directo de tensión EN 14399-9 es un elemento de control diseñado para verificar el nivel de pretensado en uniones estructurales de alta resistencia. Fabricado conforme a normativa europea, permite comprobar de forma rápida y fiable que la fuerza de apriete aplicada es la adecuada. Se utiliza en combinación con tornillos, tuercas y arandelas del sistema EN 14399, garantizando un control preciso en uniones críticas. Ideal para estructuras metálicas, puentes y aplicaciones de ingeniería donde la seguridad del montaje es esencial.

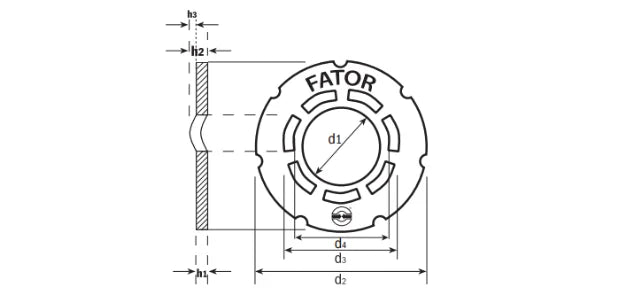

Dimensiones
| d | d1 min | d1 max | d2 min | d2 max | h1 min | h2 max | h3 min | d3 max | d4 min |
|---|---|---|---|---|---|---|---|---|---|
| M12 | 12,75 | 12,85 | 26,00 | 32,50 | 2,50 | 5,50 | 0,80 | 20,00 | 13,85 |
| M16 | 16,75 | 16,85 | 35,20 | 36,80 | 3,00 | 6,00 | 0,80 | 25,00 | 17,85 |
| M20 | 20,95 | 21,05 | 41,00 | 46,00 | 3,50 | 6,50 | 0,80 | 29,00 | 22,05 |
| M22 | 23,05 | 23,15 | 46,50 | 50,60 | 4,00 | 7,00 | 0,80 | 33,00 | 24,15 |
| M24 | 25,15 | 25,25 | 50,00 | 55,20 | 4,00 | 7,00 | 0,80 | 38,00 | 26,25 |
| M27 | 28,30 | 28,40 | 54,00 | 62,10 | 4,00 | 7,00 | 0,80 | 43,00 | 29,40 |
| M30 | 31,45 | 31,55 | 59,00 | 69,00 | 4,00 | 7,00 | 0,80 | 46,50 | 32,55 |
| M36 | 37,75 | 37,85 | 78,00 | 83,00 | 4,00 | 7,50 | 0,80 | 56,00 | 38,85 |
Calidades
